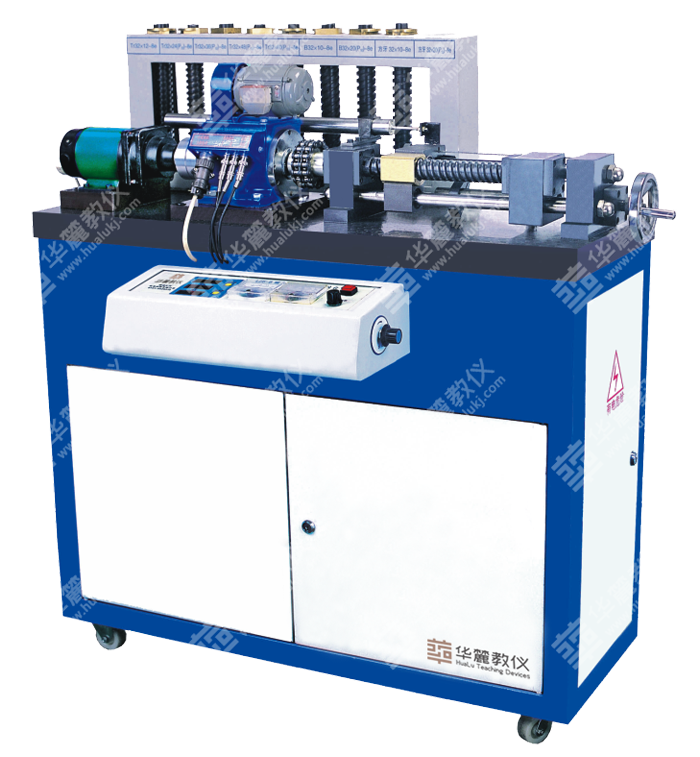

    該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。

實驗項目內容：

1．矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；

2．矩形、梯形、鋸齒形螺旋副的受力測試；

3．矩形．梯形、鋸齒形螺旋副的傳動效率測試與分析。

主要技術特點：

1．實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。

2．配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度，計算其傳動效率。

3．采用了高精度的ZJ5轉矩轉速傳感器，測量精度為±0.27%；配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。

4．實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：

◎被測螺旋副:

φ32單、雙線矩形螺紋 螺距  P=10mm 導程S=10、20mm，

φ32（1～5）線梯形螺紋 螺距  P=12mm  導程S=12、24、36、48、60mm，

φ32單、雙線鋸齒形螺紋 螺距  P=10mm  導程S=10、20mm；

◎負載砝碼 8塊  5kg/塊；

◎?qū)Ｓ密浖獗P 1張；

◎外形尺寸 1000×520×870mm；

◎重量   160kg 。
