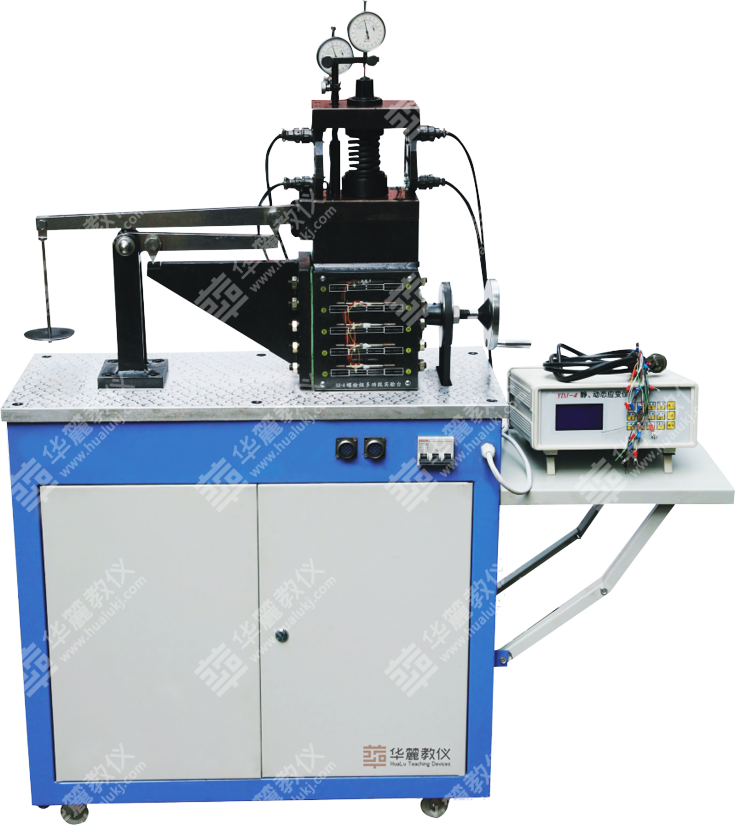

該實驗臺是在HLL-A與HLL-B基礎上組合的綜合性實驗設備，可完成單個螺栓聯接、螺栓組聯接的應力與變形的測試與分析，占用場地少，適用于《機械設計》、《機械創新設計》課程開設設計性、綜合性實驗，是機械設計實驗室的重要設備之一。

實驗項目內容：

1．完成單個緊聯接螺栓的4種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：

◎剛性墊片、無錐塞聯接的靜、動態實驗。

◎剛性墊片、有錐塞聯接的靜、動態實驗。

◎彈性墊片、無錐塞聯接的靜、動態實驗。

◎彈性墊片、有錐塞聯接的靜、動態實驗。

并繪制螺栓和被聯接件受力與變形的靜、動態曲線。

2．完成螺栓組聯接特性（測定各螺栓的受力和變形）實驗，繪制螺栓組的載荷分布的靜態曲線。

3．了解單個螺栓在擰緊過程中各部分的受力情況

4．了解單個螺栓受靜態軸向載荷時的變形規律。

5．觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。

6．電阻應變片靈敏度系數測量實驗。

主要配置及技術參數：

◎螺栓組被測螺栓10根，中段直徑6.5mm，兩端螺紋M10，螺栓材料40Cr；

◎單螺栓被測螺栓1根，螺紋M=16，材料40Cr；

◎電阻應變片電阻值R=120Ω；

◎靈敏度系數K=2.20；

◎靜動態電阻應變儀1臺，測量通道：12路；

◎砝碼5塊，(1 kｇ 2塊，0.5 kｇ  3塊)；

◎專用軟件光盤1張；

◎外形尺寸：736×306×1265mm；

◎質量：135kｇ。
